Iscar QUICK-D-MILL

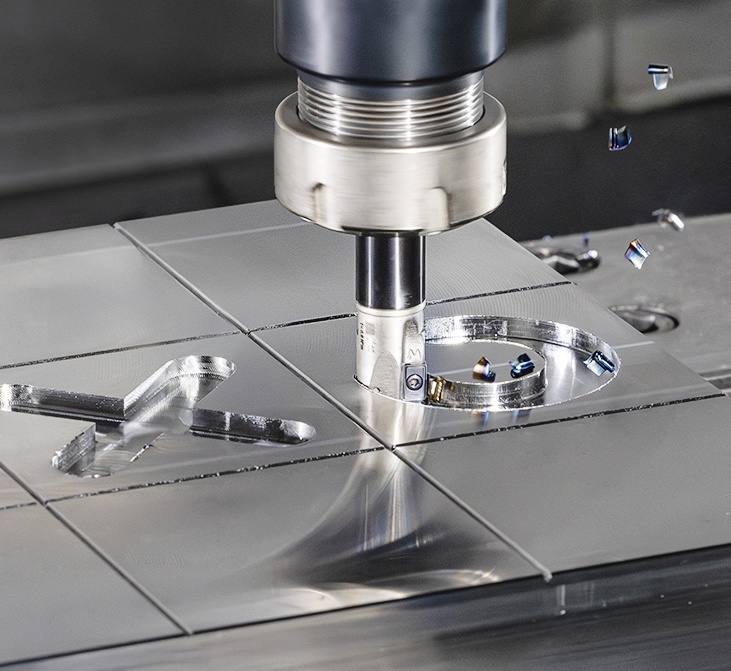

Fresas multifunción de mayor diámetro: para operaciones de taladrado y fresado
Iscar amplía las líneas QUICK-D-MILL con nuevas opciones de herramientas MDR para operaciones de taladrado y fresado. Las ampliaciones incluyen fresas de mayores diámetros, cabezas de fresado intercambiables, nuevos tamaños de plaquitas, calidades de metal duro y geometrías específicas para el mecanizado de materiales no férricos.
Las líneas incorporan diámetros de hasta 40 mm, nuevas cabezas intercambiables con conexiones FLEX-FIT y MULTI-MASTER, plaquitas de mayores tamaños y calidades para distintos grupos de materiales.
Ampliaciones de las gamas de diámetros
Las líneas incorporan tres configuraciones de herramientas:
- Fresas con mangos integrales cilíndricos: diámetros de 16, 20, 25, 32 y 40 mm.
- Cabezas de fresado intercambiables con conexiones roscadas FLEX-FIT: diámetros de 20, 25, 32 y 40 mm.
- Cabezas de fresado intercambiables con conexiones roscadas MULTI-MASTER: diámetros de 16, 20 y 25 mm.
Las incorporaciones de diámetros de 32 y 40 mm amplían las posibilidades de mecanizado en cavidades grandes y profundas. Las conexiones FLEX-FIT permiten realizar cambios de herramientas y ofrecen distintas configuraciones para adaptarse a los requisitos de las máquinas y de las operaciones.
Nuevos tamaños de plaquitas y calidades
Las ampliaciones incorporan dos tamaños de plaquitas para los cuerpos de fresas de mayores diámetros: MDR ANMU 16 para cuerpos de 32 mm y MDR ANMU 19 para cuerpos de 40 mm. Estas referencias permiten utilizar cuerpos de mayores tamaños en aplicaciones de mecanizado exigentes.
Las gamas también incluyen distintas calidades de metales duros para adecuar las herramientas a los materiales y a las condiciones de trabajo:
- IC328: destinada al mecanizado de aceros con refrigeración.
- IC840: calidad con recubrimiento PVD para materiales de los grupos ISO M y S. Las aplicaciones de esta calidad amplían el campo de uso de las plaquitas MDR y ofrecen un equilibrio entre dureza y tenacidad. Se sitúan entre las aplicaciones de IC328, diseñada para el mecanizado de aceros, y las de IC882, destinada a aplicaciones con materiales del grupo S.
- IC882: destinada al mecanizado de superaleaciones resistentes al calor y aceros inoxidables dúplex austeníticos, con resistencia al calor y a la abrasión.
Geometrías específicas para materiales no férricos
Las nuevas plaquitas MDR ANHU…FR-P incorporan geometrías de corte diseñadas para el fresado de materiales no férricos, incluidos el aluminio y otras aleaciones de este grupo, clasificadas como ISO N.
Las geometrías presentan filos de corte vivos y superficies de desprendimiento pulidas. Estas características están orientadas a favorecer el corte, evitar las adhesiones de materiales y obtener buenos acabados superficiales. Las plaquitas están disponibles en tres tamaños: 07, 09 y 12.
Herramientas multifunción para taladrado y fresado
Las líneas MDR permiten realizar operaciones de taladrado y fresado con unas mismas herramientas. Estas capacidades multifunción pueden reducir los cambios de herramientas y los tiempos de ciclo, además de disminuir los tiempos de preparación de las máquinas y los costes asociados a los utillajes.
Las variedades de diámetros y tamaños de plaquitas permiten trabajar con piezas de diferentes dimensiones. A su vez, las combinaciones de geometrías y calidades facilitan la selección de las herramientas en función de los requisitos de los procesos y amplían los rangos de materiales que pueden mecanizarse.
Características y ventajas de las líneas ampliadas
Las ampliaciones de las gamas reúnen las siguientes características:
- Mayores variedades de diámetros: las incorporaciones de tamaños de 32 y 40 mm amplían las posibilidades de mecanizado, especialmente en cavidades grandes y profundas.
- Conexiones FLEX-FIT: permiten cambios de herramientas y ofrecen flexibilidad para configurar los conjuntos en distintas máquinas.
- Selecciones de calidades: IC328, IC840 e IC882 permiten adaptar las herramientas a diferentes materiales y condiciones de mecanizado.
- Geometrías para materiales no férricos: las plaquitas MDR ANHU…FR-P están diseñadas para mecanizar aluminio y otras aleaciones no férricas, con el objetivo de favorecer los rendimientos y los acabados superficiales y reducir las adhesiones de materiales.
- Reducciones de cambios de herramientas: las funciones combinadas de taladrado y fresado permiten integrar operaciones en unos mismos procesos.
- Optimizaciones de costes: las vidas útiles de las plaquitas y las eficiencias del mecanizado pueden contribuir a reducir los costes totales de producción.
Aplicaciones
Las variedades de calidades y geometrías permiten utilizar las líneas MDR en distintas aplicaciones de mecanizado y con materiales de diferentes grupos ISO.
Entre los sectores de aplicación se encuentran la automoción, la aeronáutica, la maquinaria pesada y la mecánica general.
Las herramientas están indicadas para operaciones de mecanizado de ranuras, agujeros, cajeras y cavidades, especialmente en procesos que requieren combinar operaciones de taladrado y fresado. Las gamas también ofrecen distintas opciones para aplicaciones en las que las flexibilidades de configuración y las reducciones de los tiempos de ciclo son factores relevantes.
Con estas ampliaciones, Iscar aumenta las variedades de diámetros, conexiones, tamaños de plaquitas, calidades y geometrías disponibles dentro de las líneas QUICK-D-MILL, con el objetivo de cubrir un mayor número de requisitos de mecanizado.
