ISB Industries Serie YRT, YRTS y ZKLDF
Coronas de giro: micrométrica precisión y elevada rigidez para mesas giratorias
En las aplicaciones de alta precisión, los sistemas de giro deben garantizar movimientos extremadamente precisos y mantener las rigideces incluso cuando están sometidos a momentos de vuelco elevados. Es el caso de las mesas giratorias y los cabezales de máquinas herramienta, donde las tolerancias de funcionamiento pueden ser determinantes para los resultados finales de los procesos.
Para estas aplicaciones, ISB dispone de una gama específica de coronas de giro de precisión para rotación, basada en las series YRT, YRTS y ZKLDF, concebidas para ofrecer precisiones micrométricas, rigideces y capacidades para trabajar con cargas aplicadas en diferentes direcciones.

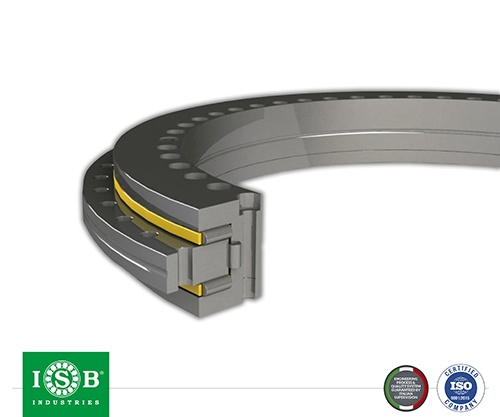

Las coronas de giro de precisión ISB de las series estándar YRT están formadas por tres hileras de rodillos cruzados, dos de ellas axiales y una radial. Los rodillos están alojados en jaulas de bronce, mientras que los conjuntos están íntegramente fabricados con 100Cr6 templado por inducción.
Uno de los elementos diferenciales de estas soluciones son los acabados de sus superficies: las superficies internas y externas están finamente rectificadas para alcanzar precisiones micrométricas durante las rotaciones.
Estas configuraciones permiten responder a las exigencias propias de aplicaciones en las que las precisiones de los movimientos son requisitos fundamentales.
Las fabricaciones se realizan con precargas de las tres hileras de rodillos y estructuras compuestas por tres anillos elaborados. Uno de ellos es monolítico externo, mientras que los otros dos forman los anillos internos. Los tres elementos están fijados mediante tornillos, configurando conjuntos diseñados para proporcionar estabilidad y precisión durante los funcionamientos.
Las configuraciones de tres hileras permiten distribuir las cargas en las mismas direcciones en las que se aplican, sin descomposiciones angulares.
Esto permite que las estructuras generen tres giros de rodillos destinados a contrarrestar momentos de vuelco muy elevados.
Los resultados son soluciones capaces de mantener errores de deflexión micrométricos, características especialmente relevantes en sistemas en los que las precisiones geométricas y las rigideces de los conjuntos son factores esenciales.
Las gamas incorporan además las series YRTS y ZKLDF, que permiten alcanzar velocidades elevadas, ampliando las posibilidades de aplicación de estas coronas de precisión.
Las coronas de giro de precisión ISB están destinadas principalmente a aplicaciones donde los controles de los movimientos y las rigideces tienen una importancia crítica.
Entre sus principales aplicaciones se encuentran los ejes de mesas o cabezales de máquinas herramienta, así como diferentes aplicaciones high-tech que requieren precisiones, rigideces o dimensiones reducidas.
En este contexto, las coronas YRT, YRTS y ZKLDF se posicionan como soluciones específicas para sistemas de rotación en los que no basta con garantizar los movimientos, sino que es necesario realizarlos con niveles de precisión muy elevados.
Las coronas de giro de precisión ISB de las series YRT, YRTS y ZKLDF están diseñadas para aplicaciones donde las precisiones y rigideces de los movimientos resultan determinantes.
Las configuraciones de tres hileras de rodillos cruzados, los aceros 100Cr6 templados por inducción y las superficies finamente rectificadas permiten alcanzar precisiones micrométricas en las rotaciones, mientras que las distribuciones de las cargas entre las tres hileras permiten contrarrestar momentos de vuelco muy elevados.
