Tecna Sabiana Maestro MTL 13+1

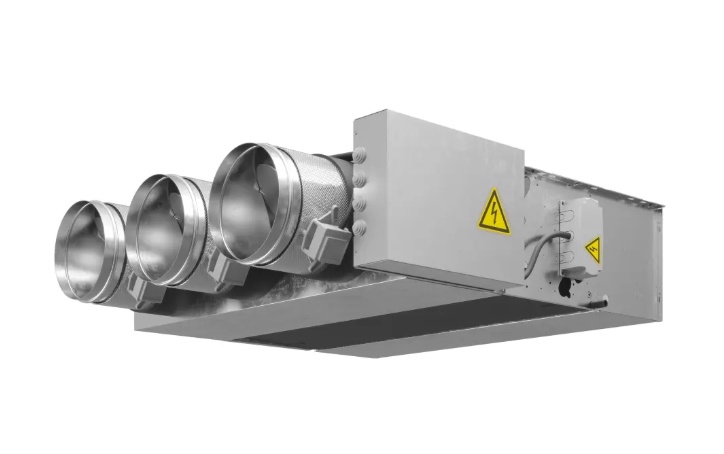

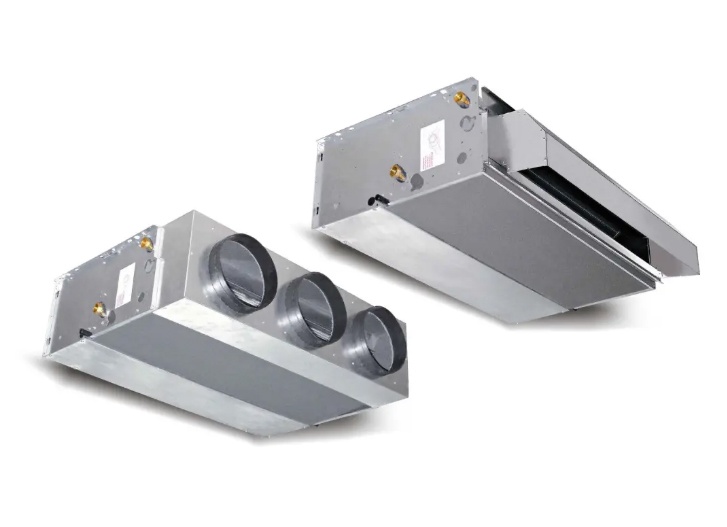

Fancoil de conductos de alta presión: climatiza mediante conductos con potencias de refrigeración de hasta 5,18 kW

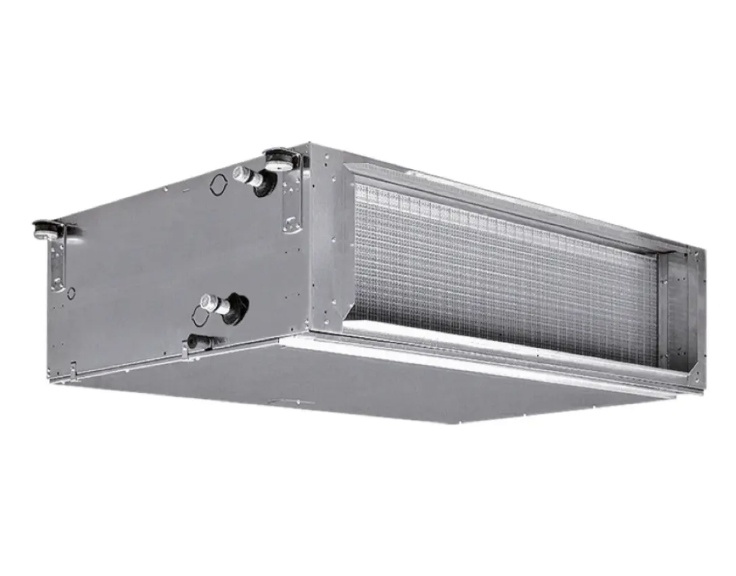

El fancoil TECNA Sabiana Maestro MTL 13+1 es una unidad de climatización sin envolvente, diseñada para su instalación oculta y horizontal en falsos techos. Se conecta a una red de conductos que distribuye el aire tratado y dispone de una configuración de cuatro tubos para los circuitos de frío y calor. La presión disponible indicada para este modelo alcanza 75 Pa en el punto máximo de funcionamiento, con valores medios de 50 Pa y mínimos de 25 Pa.
En refrigeración, el MTL 13+1 ofrece una potencia máxima de 5.18 kW, media de 4.54 kW y mínima de 3.75 kW. La potencia sensible correspondiente es de 4.2 kW como máximo, 3.58 kW en el punto medio y 2.84 kW en el mínimo. En calefacción, las potencias máxima, media y mínima son de 5.09, 4.47 y 3.67 kW, respectivamente. Estos valores permiten identificar el rendimiento declarado para cada régimen de funcionamiento del modelo.
La unidad incorpora ventiladores centrífugos silenciosos de dos impulsores y motor monofásico de accionamiento directo con cinco velocidades. El caudal de aire es de 1441 m³/h en el máximo, 1131 m³/h en el medio y 809 m³/h en el mínimo. El consumo eléctrico asociado a esos puntos es de 194, 155 y 117 W. La presión sonora declarada se sitúa en 53 dB en el máximo, 47 dB en el medio y 39 dB en el mínimo.
La estructura está fabricada en acero galvanizado y cuenta con aislamiento de espuma de poliolefina de 10 mm, clase M1. El intercambiador utiliza tubos de cobre estirado y aletas de aluminio unidas mecánicamente mediante expansión. En esta versión de cuatro tubos se contemplan combinaciones de baterías de 3 o 4 filas con una batería adicional de 1 o 2 filas. Incorpora un filtro regenerador de tejido celular de polipropileno, montado en un marco de acero galvanizado con guías deslizantes para facilitar su extracción, y una bandeja de condensados de acero galvanizado con aislamiento de poliolefina de 3 mm, clase M1.
Las dimensiones indicadas para el modelo son 1133 × 698 × 310 mm. Las conexiones hidráulicas estándar se sitúan a la izquierda siguiendo el flujo de aire; existe opción de conexión a la derecha bajo pedido. La gama dispone de certificación Eurovent y admite, como opción, una versión con motor ECM Inverter.
