Suicalsa IP 6600

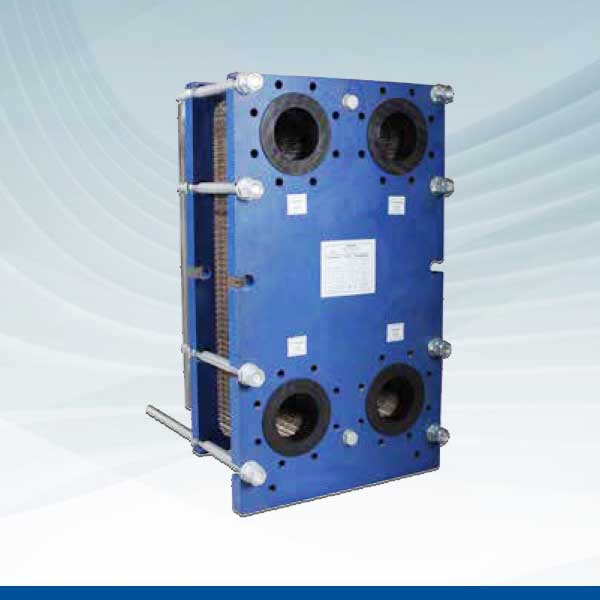

Intercambiadores de calor de placas desmontables para brida DN100: admiten placas de distintas eficiencias térmicas y juntas NBR o EPDM-PRX
El intercambiador de calor de placas desmontables IP 6600 de Suicalsa transfiere energía térmica entre dos circuitos y permite acceder al paquete de placas para las operaciones de mantenimiento. Está configurado con conexiones para brida DN100 y flujo paralelo. Las placas pueden ser de acero inoxidable o titanio, mientras que las juntas disponibles son de nitrilo NBR o EPDM-PRX y se pegan a la placa.
La configuración térmica se define mediante el tipo de placa. La opción A corresponde a alta eficiencia térmica y alta pérdida de carga; la opción B ofrece baja eficiencia térmica y baja pérdida de carga. También se contempla una combinación de placas A y B, identificada con la letra M. El código del intercambiador debe indicar correctamente el tipo de placa y el material de las juntas.
La superficie de cada placa es de 0,350 m². El área total de intercambio se calcula multiplicando el área de una placa por el número de placas menos dos. La altura indicada es de 1.197 mm y la dimensión E, de 935 mm; las dimensiones de las cotas A y F son 460 y 223 mm, respectivamente. La longitud L depende del número de placas, según la relación de 3,0 mm por placa. La cota Lt varía en función de la configuración: el catálogo distingue equipos de 0 a 61 placas, de 62 a 113 y de 114 a 300.
La presión de diseño indicada es de 10 bar. La temperatura de diseño depende de la junta instalada: 95 °C para NBR y 140 °C para EPDM-PRX. El peso se calcula según la relación 266 kg más 1,68 kg por placa.
El catálogo incluye configuraciones con placas de acero inoxidable y juntas NBR o EPDM, así como repuestos de juntas y placas con juntas. También ofrece una carcasa opcional de aislamiento térmico. La selección de la configuración debe tener en cuenta el número y tipo de placas, el material de junta, la pérdida de carga admisible y las condiciones de temperatura y presión del proceso.
