Suicalsa - Intercambiadores de calor
Suicalsa IC 2600

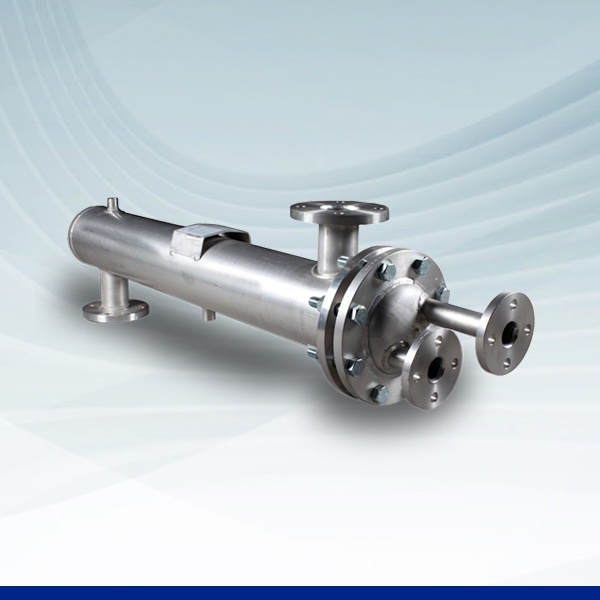

Intercambiadores de calor tubular de haz extraíble: facilitan la limpieza y la reparación en instalaciones de producción de agua caliente
El intercambiador de calor tubular de haz extraíble IC 2600 de Suicalsa transfiere calor entre dos fluidos para aplicaciones domésticas e industriales. Su construcción está formada por una carcasa, un cabezal embridado y un haz tubular compuesto por tubos de 16 × 1 mm conformados en U y expansionados sobre la placa tubular.
El haz tubular puede extraerse para facilitar las operaciones de limpieza y mantenimiento de la carcasa, así como su reparación o sustitución. Cuando uno de los fluidos presenta mayor tendencia a generar incrustaciones, la documentación recomienda hacerlo circular por el circuito de la carcasa, con entrada y salida por ese lado. El diseño presenta una pérdida de carga reducida en ambos circuitos.
La serie contempla configuraciones identificadas entre IC2600 e IC2625, con diferentes potencias, caudales, superficies de intercambio y pesos. En las condiciones de referencia para producción de agua caliente sanitaria mediante caldera, la tabla del catálogo recoge potencias de 3 a 1.221 kW y superficies de intercambio de 0,37 a 22,10 m² para los modelos incluidos. Los valores concretos dependen de la configuración seleccionada y no deben interpretarse como prestaciones de una única unidad.
La configuración estándar puede emplear acero inoxidable o acero al carbono según la opción de materiales. La placa portatubos se especifica en acero inoxidable AISI-304 o acero al carbono; la placa deflectora, en acero inoxidable AISI-304. La carcasa puede ser de acero inoxidable AISI-316L o acero al carbono, los tubos del serpentín son de acero inoxidable AISI-304 y el cabezal y las bridas son de acero al carbono. Las juntas previstas son CSA-25 para baja temperatura y grafito para alta temperatura.
El catálogo distingue versiones para baja temperatura, con temperatura de diseño de 95 °C, y alta temperatura para vapor o aceite térmico. La presión de diseño indicada para carcasa y haz tubular es de 8 bar en la configuración mostrada en la documentación. La selección debe considerar el código completo y las condiciones de funcionamiento requeridas.
El haz tubular puede extraerse para facilitar las operaciones de limpieza y mantenimiento de la carcasa, así como su reparación o sustitución. Cuando uno de los fluidos presenta mayor tendencia a generar incrustaciones, la documentación recomienda hacerlo circular por el circuito de la carcasa, con entrada y salida por ese lado. El diseño presenta una pérdida de carga reducida en ambos circuitos.
La serie contempla configuraciones identificadas entre IC2600 e IC2625, con diferentes potencias, caudales, superficies de intercambio y pesos. En las condiciones de referencia para producción de agua caliente sanitaria mediante caldera, la tabla del catálogo recoge potencias de 3 a 1.221 kW y superficies de intercambio de 0,37 a 22,10 m² para los modelos incluidos. Los valores concretos dependen de la configuración seleccionada y no deben interpretarse como prestaciones de una única unidad.
La configuración estándar puede emplear acero inoxidable o acero al carbono según la opción de materiales. La placa portatubos se especifica en acero inoxidable AISI-304 o acero al carbono; la placa deflectora, en acero inoxidable AISI-304. La carcasa puede ser de acero inoxidable AISI-316L o acero al carbono, los tubos del serpentín son de acero inoxidable AISI-304 y el cabezal y las bridas son de acero al carbono. Las juntas previstas son CSA-25 para baja temperatura y grafito para alta temperatura.
El catálogo distingue versiones para baja temperatura, con temperatura de diseño de 95 °C, y alta temperatura para vapor o aceite térmico. La presión de diseño indicada para carcasa y haz tubular es de 8 bar en la configuración mostrada en la documentación. La selección debe considerar el código completo y las condiciones de funcionamiento requeridas.
