Mecal MC 302 Geos-5
Centro de mecanizado: vertical

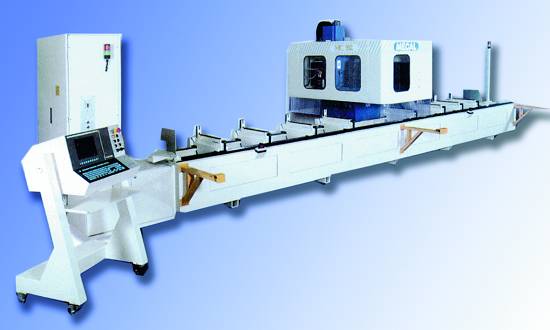

El centro de mecanizado vertical, de montante móvil, MC 302 Geos-5 ha sido desarrollado por la marca Mecal, comercializada a través de Grupo Felipe, S.L.
Como características más destacables se encuentran los 5 ejes controlados por CNC (X, Y, Z, C y A). Se trata de un centro de mecanizado adecuado para el trabajo sobre 5 caras en perfiles de aluminio y PVC.
Entre sus ventajas destaca que la base está fabricada en chapa electrosoldada, proyectada de manera que ofrece la máxima rigidez y práctico al uso. Los ejes principales se deslizan sobre guías perfiladas de precisión y se accionan por medio de motores sin escobillas.

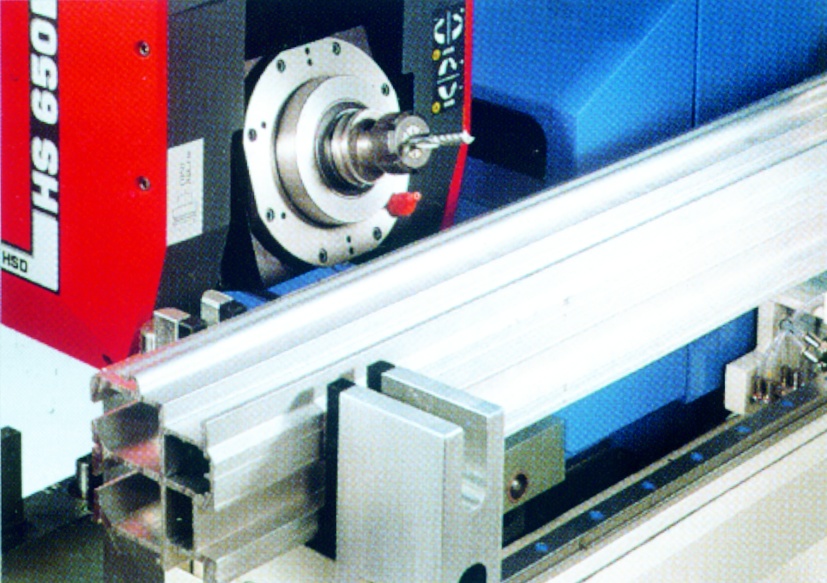

Existe además la posibilidad de dividir la zona de trabajo para crear dos puestos de trabajo separados. La pieza a trabajar está bloqueada neumáticamente tanto horizontal como verticalmente. El perfil puede ser trabajado sobre cinco caras sin tener que proceder a un nuevo posicionamiento. El sistema de abrazaderas de la pieza se desliza sobre guías de precisión, mientras que
el sistema de control puede gestionar las zonas de colisión del utillaje. Además, dispone de un tope de referencia perfil a desaparición.
Con interpolación lineal y circular en 3 ejes (X, Y y Z), la cabeza del mandril (C) se puede colocar en cualquier ángulo dentro de ±220°. El eje del mandril (A) también se puede colocar en cualquier ángulo dentro de ±125°.
El electromandrino está dispuesto para el cambio rápido del mandril portautillaje. El almacén del utillaje está situado sobre el montante móvil, y en el cambio de utillaje se puede realizar en cualquier posición del campo de trabajo.
Dispone de un dispositivo de lubrificación del utillaje. Dota de predisposición para conectar un transportador motorizado. La seguridad del operador se garantiza con el sistema de acceso controlado, con un sistema de protección física. El proyecto y la realización son con conformidad a la directiva CE.
Como características técnicas cabe destacar el largo del trabajo, de 6.960 ±0,15 mm y la repetibilidad de colocación es de 0,015 mm. La potencia total instalada es de 16 kW.
El eje X tiene un largo útil de trabajo de 6.440 mm. El par de motor con rotor bloqueado es de 6 Nm. La velocidad de avance es de 75 rpm.
Para el eje Y el ancho útil de trabajo es de 580 mm, el par de motor con rotor bloqueado es de 6 Nm y la velocidad de avance es de 50 rpm. Para el eje Z el ancho útil de trabajo es de 370 mm, el par de motor con rotor bloqueado es de 6 Nm y la velocidad de avance es de 30 rpm. Por su parte, para el eje A el sector de rotación es de ±125° y el par de motor en rotor bloqueado es de 1.400 Nm. Y finalmente, para el eje C el sector de rotación es de ±220° y el par de motor en rotor bloqueado es de 1.400 Nm.
El mandrino electromagnético tiene una velocidad de 24.000 rpm y una potencia de 7,5 kW.
Sus dimensiones son 9.300 mm de longitud, 2.400 mm de ancho, y 2.700 mm de alto. Su peso es de 5.200 kg.
