Mecal MC 305 Fat
Centro de trabajo: de mandril en vertical

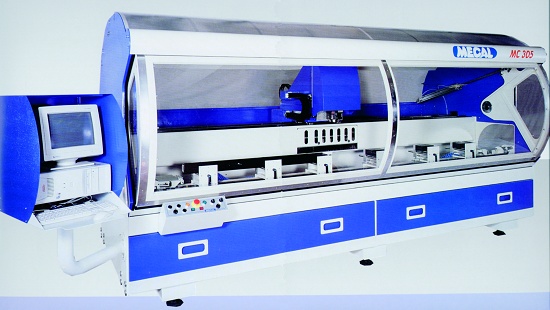

La MC 305 Fat de Mecal es un centro de trabajo vertical de montante móvil. Con 3 ejes controlados (X, Y, Z), es adecuado para el trabajo sobre 2 caras en perfiles de aluminio y PVC.
La base está fabricada en chapa electrosoldada, proyectada de manera que ofrece la máxima rigidez y muy práctica de usar.
Los ejes principales se deslizan sobre guías perfiladas de precisión y se accionan por medio de servomotores. El perfil puede ser trabajado sobre dos caras sin tener que proceder a otro posicionamiento. El sistema de abrazaderas de la pieza se desliza sobre guías de precisión. El electromandril está dispuesto para el cambio rápido del mandril portautillaje. Incluye dispositivo de lubrificación del utillaje y está fabricado de acuerdo con la normativa de la CE.
El equipo estándar incorpora lubricante para herramientas, prensores horizontales neumáticos, grupo regulador de presión, juego de llaves y libro de instrucciones.
El largo de trabajo es de 3.480 mm. La precisión de colocación es de ±0,15 mm. La repetibilidad de colocación es de ±0,015 mm. La potencia instalada es de 5 kW y tiene un voltaje de 400 V. La presión de alimentación es de 7 bar y el consumo de aire de cada ciclo de trabajo es de 40 Nl.
El eje X dispone de un largo útil de trabajo de 3.480 mm. El ancho útil de trabajo del eje Y es de 200 mm. Y el alto útil de trabajo del eje Z es de 200 mm. El mandril electromagnético funciona a una velocidad de 18.000 rpm y con una potencia de 3,8 kW.
