RAC

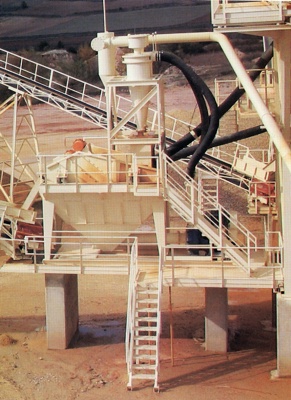

Recuperadores de arena ciclón
Están formados por una cuba de alimentación provista de un dispositivo automático de control de nivel, tapa de revisión lateral, revestimiento interior con goma antiabrasiva y bancada de apoyo tipo patín para una rápida instalación.
La bomba centífuga está totalmente revestida en material de goma resistente a la abrasión. También cuenta con motor eléctrico instalado sobre soporte sustentado por la propia bomba. La tubería flexible es de goma antiabrasiva con cuerpo de alambre interior entre la bomba y el ciclón.
Estos equipos recuperadores de arena están destinados al lavado y recuperación de las arenas disueltas en el agua procedente del lavado de los áridos. En este agua se encuentran en suspensión las arenas junto con los elementos nocivos que arrastra, como las arcillas y los limos. Mediante el ciclonado se conseigue eliminar estas partículas nocivas gracias a que el tamaño de estas es inferior al tamaño del árido más fino que se desee recuperar.
Consta de tres partes fundamentales: cuba de agua, bomba centífuga y ciclón. La bomba absorbe el agua con la arena del fondo de la cuba y la envía al ciclón, por ello es indispensable mantener siempre un nivel mínimo de agua y a tal efecto el agua ciclonada retornará a la cuba en caso de perderse nivel.
El agua impulsada por la bomba llega al ciclón que es donde se produce la recuperación de las arenas.
Los elementos que modifican el punto de corte en una instalación de ciclonado son los siguientes:
- el aumento del diámetro interno permite trabajar con mayor caudal de agua y aumenta el punto de corte.
- el incremento de la presión de entrada conlleva un aumento de la capacidad y una disminuación del punto de separación.
- la disminución en el diámetro del vortex finder hace que el punto de separación sea inferior.
- el aumento en la concentración de sólidos en la alimentación eleva el punto de separación y al mismo tiempo hace que la separación sea menos precisa.
Cuenta con un escurridor vibrante equipado con mallas de poliuretano y sistema de fijación mediante cuña, forros laterales de polietileno, vibradores colocados sobre placa mecanizada y suspensión del escurridor mediante muelles metálicos helicoidales fáciles de cambiar.
El hidrociclón está fabricado en chapa de acero con revestimiento de caucho resistente a la abrasión. Incorpora boquillas de salida de poliuretano, montaje por módulos para la fácil sustitución de cada parte y cajón de recogida de arenas totalmente forrado en goma antiabrasiva de gran espesor.
La bomba centífuga está totalmente revestida en material de goma resistente a la abrasión. También cuenta con motor eléctrico instalado sobre soporte sustentado por la propia bomba. La tubería flexible es de goma antiabrasiva con cuerpo de alambre interior entre la bomba y el ciclón.
Estos equipos recuperadores de arena están destinados al lavado y recuperación de las arenas disueltas en el agua procedente del lavado de los áridos. En este agua se encuentran en suspensión las arenas junto con los elementos nocivos que arrastra, como las arcillas y los limos. Mediante el ciclonado se conseigue eliminar estas partículas nocivas gracias a que el tamaño de estas es inferior al tamaño del árido más fino que se desee recuperar.
Consta de tres partes fundamentales: cuba de agua, bomba centífuga y ciclón. La bomba absorbe el agua con la arena del fondo de la cuba y la envía al ciclón, por ello es indispensable mantener siempre un nivel mínimo de agua y a tal efecto el agua ciclonada retornará a la cuba en caso de perderse nivel.
El agua impulsada por la bomba llega al ciclón que es donde se produce la recuperación de las arenas.
Los elementos que modifican el punto de corte en una instalación de ciclonado son los siguientes:
- el aumento del diámetro interno permite trabajar con mayor caudal de agua y aumenta el punto de corte.
- el incremento de la presión de entrada conlleva un aumento de la capacidad y una disminuación del punto de separación.
- la disminución en el diámetro del vortex finder hace que el punto de separación sea inferior.
- el aumento en la concentración de sólidos en la alimentación eleva el punto de separación y al mismo tiempo hace que la separación sea menos precisa.
Cuenta con un escurridor vibrante equipado con mallas de poliuretano y sistema de fijación mediante cuña, forros laterales de polietileno, vibradores colocados sobre placa mecanizada y suspensión del escurridor mediante muelles metálicos helicoidales fáciles de cambiar.
El hidrociclón está fabricado en chapa de acero con revestimiento de caucho resistente a la abrasión. Incorpora boquillas de salida de poliuretano, montaje por módulos para la fácil sustitución de cada parte y cajón de recogida de arenas totalmente forrado en goma antiabrasiva de gran espesor.
