Válvulas de alivio de presión: protegen las conducciones y equipos hidráulicos
Las válvulas de alivio de presión por resorte de acción rápida están diseñadas para proteger las conducciones y equipos hidráulicos frente a sobrepresiones y fenómenos transitorios asociados al golpe de ariete.
Su funcionamiento permite limitar la presión máxima de la instalación mediante la descarga rápida y controlada del caudal necesario cuando se supera el valor de tarado preestablecido, protegiendo la red frente a maniobras bruscas, paradas de bomba y otros eventos transitorios.
Gracias a su elevada velocidad de respuesta y a la precisión del sistema de regulación mediante resorte, constituyen una solución fiable y robusta para instalaciones de abastecimiento, impulsión y transporte de agua.
Protección eficiente frente al golpe de ariete
Las válvulas de alivio destacan por:
- Respuesta rápida frente a sobrepresiones transitorias.
- Protección eficaz contra golpe de ariete.
- Apertura precisa y estable sin histéresis.
- Excelente comportamiento hidráulico.
- Alta resistencia a cavitación y desgaste.
- Funcionamiento fiable incluso en condiciones dinámicas exigentes.
Amplia gama de configuraciones
La gama está disponible en diferentes versiones y configuraciones para adaptarse a los requisitos de cada instalación:
· Modelo SR
· Modelo SRF con salida bridada lateral
Disponibles en diferentes diámetros y rangos de presión:
· DN 50/65 – 200
· Presiones PN16 y PN25
· PN40 bajo demanda en determinadas versiones
Asimismo, las válvulas disponen de diferentes rangos de calibración del muelle según la presión de trabajo requerida.
Regulación y funcionamiento
Las válvulas se taran previamente para abrir cuando la presión supera el valor considerado crítico para la instalación.
El sistema de resorte equilibrado y el diseño optimizado de las partes móviles permiten:
· Apertura rápida y precisa
· Modulación estable durante la descarga
· Cierre progresivo una vez estabilizada la presión
· Reducción de sobrepresiones transitorias
La válvula incorpora toma para manómetro y válvula de drenaje para facilitar las operaciones de ajuste y mantenimiento en campo.
Diseño robusto y duradero
Fabricadas en fundición dúctil con recubrimiento epoxi de alta protección y componentes internos en acero inoxidable, las válvulas están diseñadas para garantizar una elevada durabilidad y resistencia mecánica.
El diseño compacto con mínima inercia de las partes móviles mejora la velocidad de respuesta y la fiabilidad del sistema incluso en aplicaciones críticas.
Fabricadas y ensayadas conforme a normas internacionales como EN 1074-5 y con bridas según EN 1092-2, ofrecen elevadas prestaciones hidráulicas y mecánicas en redes de agua e instalaciones industriales.
Aplicaciones:
- Estaciones de bombeo.
- Redes de impulsión.
- Tuberías de transporte.
- Sistemas con riesgo de golpe de ariete.
- Estaciones reductoras de presión.
- Instalaciones con maniobras rápidas de válvulas.
- Sistemas de control de nivel.

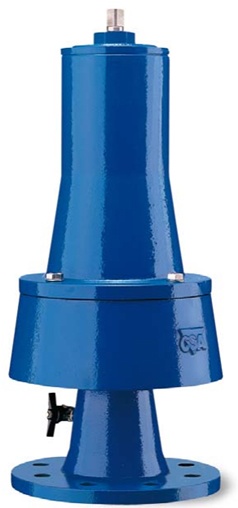

MODELO SR
La válvula de alivio de presión modelo SR descarga directamente a la atmósfera y está diseñada para proporcionar una respuesta extremadamente rápida frente a sobrepresiones transitorias en la red.
Su elevada velocidad de actuación permite limitar eficazmente los picos de presión generados por paradas de bomba, cierres rápidos o fallos eléctricos en estaciones de bombeo.
Especialmente indicada para:
- Estaciones de bombeo.
- Redes de impulsión.
- Protección frente a transitorios hidráulicos.
- Instalaciones con riesgo de sobrepresión súbita.

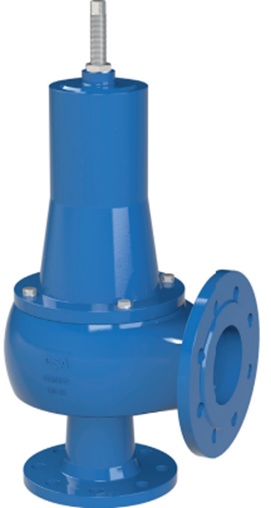

MODELO SRF – SALIDA BRIDADA LATERAL
La válvula de alivio de presión modelo SRF incorpora una salida bridada lateral que permite conducir el fluido descargado durante la apertura de la válvula.
Esta configuración resulta especialmente adecuada en instalaciones donde es necesario controlar la evacuación del agua descargada o conducirla hacia sistemas de drenaje específicos.
Además de las ventajas del modelo SR, la versión SRF ofrece:
- Descarga conducida del fluido.
- Mayor control durante la evacuación.
- Reducción de salpicaduras e inundaciones.
- Mejor integración en recintos cerrados o cámaras hidráulicas.
Especialmente recomendada para:
- Cámaras enterradas.
- Instalaciones interiores.
- Estaciones de bombeo.
- Redes con drenajes controlados.
- Instalaciones con requisitos específicos de seguridad hidráulica.
