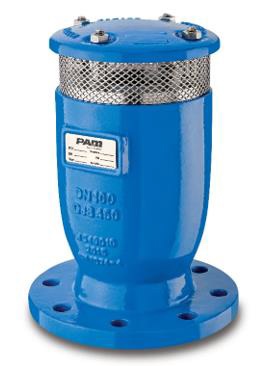

Ventosas trifuncionales monocuerpo: ofrecen un funcionamiento fiable, preciso y de bajo mantenimiento
Están diseñadas para garantizar la protección y el correcto funcionamiento de las conducciones hidráulicas mediante la evacuación y admisión de aire durante las distintas fases de operación de la red.
Su funcionamiento permite:
- La expulsión de grandes caudales de aire durante el llenado de la tubería.
- La purga automática de bolsas de aire en servicio bajo presión.
- La admisión de grandes caudales de aire durante el vaciado o en situaciones de depresión.
Gracias a su diseño de paso total y a sus componentes internos optimizados, las ventosas ofrecen un funcionamiento fiable, preciso y de bajo mantenimiento, contribuyendo a la protección de la red frente a sobrepresiones, depresiones y fenómenos transitorios.
Alto rendimiento y fiabilidad
Las ventosas trifuncionales destacan por:
- Excelente capacidad de evacuación y admisión de aire.
- Protección frente a golpes de ariete y depresiones.
- Funcionamiento preciso incluso a altas presiones.
- Bajo mantenimiento y fácil acceso a componentes internos.
- Alta resistencia a la corrosión y al desgaste.
- Diseño optimizado para evitar cierres prematuros.
Amplia gama de configuraciones
La gama incluye diferentes modelos adaptados a las necesidades hidráulicas de cada instalación:
- Modelo FB.
- Modelo FBR de cierre lento.
- Modelo FBA antigolpe de ariete.
Disponibles en diferentes diámetros, presiones y configuraciones de instalación.
Personalización y opciones
Las ventosas pueden suministrarse con diferentes configuraciones según los requisitos del proyecto:
- Versiones bifuncionales.
- Descarga conducida.
- Versiones solo admisión o solo expulsión.
- Diferentes materiales y elastómeros.
- Recubrimientos especiales para ambientes agresivos.
- Diseño robusto y duradero.
Fabricadas en fundición dúctil con recubrimiento epoxi de alta protección y componentes internos en acero inoxidable, las ventosas están diseñadas para garantizar una larga vida útil y un funcionamiento fiable incluso en condiciones de servicio exigentes.
Fabricadas conforme a EN 1074-4 y AWWA C512, ofrecen elevadas prestaciones hidráulicas y mecánicas para aplicaciones en redes de abastecimiento, impulsión y distribución de agua.
Aplicaciones:
- Redes de abastecimiento y distribución.
- Impulsiones.
- Sistemas de riego.
- Estaciones de bombeo.
- Plantas de tratamiento.
- Puntos altos y cambios de pendiente en conducciones.
MODELO FB
La ventosa trifuncional modelo FB es una solución de altas prestaciones para la evacuación y admisión de aire en redes hidráulicas, diseñada para garantizar un funcionamiento fiable y eficiente durante las fases de llenado, operación y vaciado de la conducción.
Su diseño de paso total con deflector aerodinámico evita el cierre prematuro del flotador y optimiza el comportamiento hidráulico de la ventosa, asegurando una elevada capacidad de expulsión y admisión de aire.
Especialmente indicada para:
- Redes de distribución.
- Tuberías de alimentación.
- Sistemas de riego.
- Puntos altos y cambios de pendiente.
MODELO FBR – CIERRE LENTO
La ventosa trifuncional modelo FBR incorpora un sistema de cierre lento y descarga controlada de aire diseñado para minimizar los riesgos asociados al golpe de ariete durante el llenado de la tubería.
El sistema reduce automáticamente el caudal de descarga de aire cuando aumenta la presión interna, disminuyendo la velocidad de la columna de agua y reduciendo los fenómenos transitorios en la instalación.
Especialmente recomendada para:
- Impulsiones y tuberías sometidas a fenómenos transitorios.
- Redes con riesgo de golpe de ariete.
- Cambios de pendiente en tramos ascendentes.
MODELO FBA – ANTIGOLPE DE ARIETE
La ventosa trifuncional modelo FBA está diseñada específicamente para la protección de conducciones frente al golpe de ariete mediante un sistema de descarga controlada de aire durante el llenado de la tubería.
El sistema antigolpe incorpora muelle, eje guía y disco con orificios calibrados que permiten amortiguar el llenado de la conducción y controlar la velocidad del flujo de aire, reduciendo significativamente las sobrepresiones transitorias.
Especialmente indicada para:
- Salidas de bomba.
- Finales de línea.
- Redes de impulsión.
- Puntos singulares con riesgo de transitorios hidráulicos.
Su funcionamiento permite:
- La expulsión de grandes caudales de aire durante el llenado de la tubería.
- La purga automática de bolsas de aire en servicio bajo presión.
- La admisión de grandes caudales de aire durante el vaciado o en situaciones de depresión.
Gracias a su diseño de paso total y a sus componentes internos optimizados, las ventosas ofrecen un funcionamiento fiable, preciso y de bajo mantenimiento, contribuyendo a la protección de la red frente a sobrepresiones, depresiones y fenómenos transitorios.
Alto rendimiento y fiabilidad
Las ventosas trifuncionales destacan por:
- Excelente capacidad de evacuación y admisión de aire.
- Protección frente a golpes de ariete y depresiones.
- Funcionamiento preciso incluso a altas presiones.
- Bajo mantenimiento y fácil acceso a componentes internos.
- Alta resistencia a la corrosión y al desgaste.
- Diseño optimizado para evitar cierres prematuros.
Amplia gama de configuraciones
La gama incluye diferentes modelos adaptados a las necesidades hidráulicas de cada instalación:
- Modelo FB.
- Modelo FBR de cierre lento.
- Modelo FBA antigolpe de ariete.
Disponibles en diferentes diámetros, presiones y configuraciones de instalación.
Personalización y opciones
Las ventosas pueden suministrarse con diferentes configuraciones según los requisitos del proyecto:
- Versiones bifuncionales.
- Descarga conducida.
- Versiones solo admisión o solo expulsión.
- Diferentes materiales y elastómeros.
- Recubrimientos especiales para ambientes agresivos.
- Diseño robusto y duradero.
Fabricadas en fundición dúctil con recubrimiento epoxi de alta protección y componentes internos en acero inoxidable, las ventosas están diseñadas para garantizar una larga vida útil y un funcionamiento fiable incluso en condiciones de servicio exigentes.
Fabricadas conforme a EN 1074-4 y AWWA C512, ofrecen elevadas prestaciones hidráulicas y mecánicas para aplicaciones en redes de abastecimiento, impulsión y distribución de agua.
Aplicaciones:
- Redes de abastecimiento y distribución.
- Impulsiones.
- Sistemas de riego.
- Estaciones de bombeo.
- Plantas de tratamiento.
- Puntos altos y cambios de pendiente en conducciones.
MODELO FB
La ventosa trifuncional modelo FB es una solución de altas prestaciones para la evacuación y admisión de aire en redes hidráulicas, diseñada para garantizar un funcionamiento fiable y eficiente durante las fases de llenado, operación y vaciado de la conducción.
Su diseño de paso total con deflector aerodinámico evita el cierre prematuro del flotador y optimiza el comportamiento hidráulico de la ventosa, asegurando una elevada capacidad de expulsión y admisión de aire.
Especialmente indicada para:
- Redes de distribución.
- Tuberías de alimentación.
- Sistemas de riego.
- Puntos altos y cambios de pendiente.
MODELO FBR – CIERRE LENTO
La ventosa trifuncional modelo FBR incorpora un sistema de cierre lento y descarga controlada de aire diseñado para minimizar los riesgos asociados al golpe de ariete durante el llenado de la tubería.
El sistema reduce automáticamente el caudal de descarga de aire cuando aumenta la presión interna, disminuyendo la velocidad de la columna de agua y reduciendo los fenómenos transitorios en la instalación.
Especialmente recomendada para:
- Impulsiones y tuberías sometidas a fenómenos transitorios.
- Redes con riesgo de golpe de ariete.
- Cambios de pendiente en tramos ascendentes.
MODELO FBA – ANTIGOLPE DE ARIETE
La ventosa trifuncional modelo FBA está diseñada específicamente para la protección de conducciones frente al golpe de ariete mediante un sistema de descarga controlada de aire durante el llenado de la tubería.
El sistema antigolpe incorpora muelle, eje guía y disco con orificios calibrados que permiten amortiguar el llenado de la conducción y controlar la velocidad del flujo de aire, reduciendo significativamente las sobrepresiones transitorias.
Especialmente indicada para:
- Salidas de bomba.
- Finales de línea.
- Redes de impulsión.
- Puntos singulares con riesgo de transitorios hidráulicos.
