FPT Industrie Origin 300/400

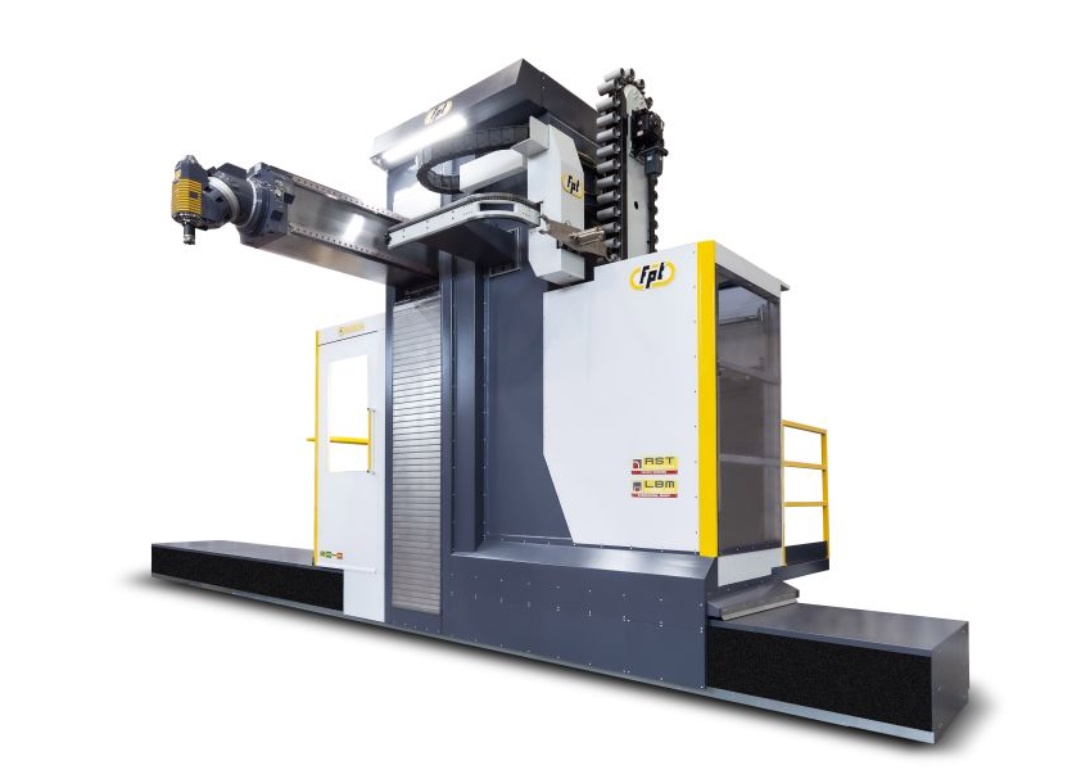

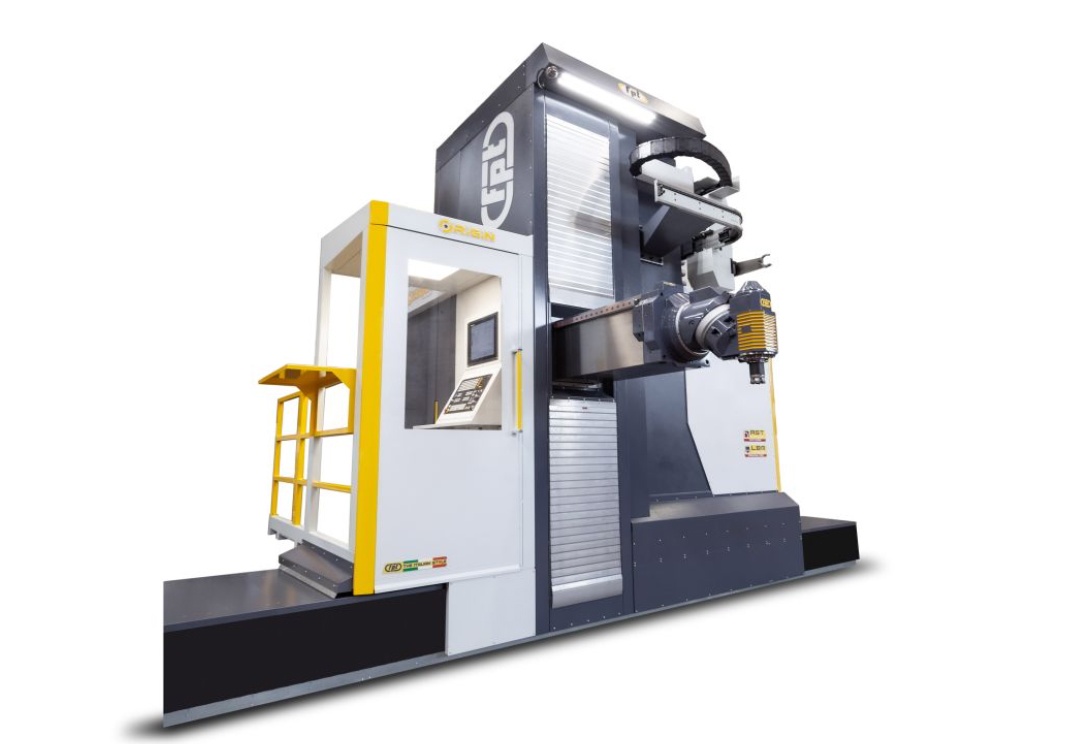

Fresadoras horizontales para mecanizado de componentes grandes: combinan amplios recorridos de trabajo con una estructura compacta y rígida
La fresadora horizontal Origin 300/400 de FPT Industrie está diseñada para el mecanizado de componentes de tamaño medio y grande. Su configuración de columna móvil combina una elevada capacidad de trabajo con un diseño compacto y una estructura orientada a mantener la rigidez y la precisión durante operaciones exigentes. La máquina está indicada para piezas complejas y de grandes dimensiones que requieren altas tasas de arranque de material.
El diseño incorpora dos soluciones constructivas patentadas. La LBM (Lowered Base Morphology), disponible en la Origin 300, utiliza una bancada y columna de base rebajada para obtener recorridos longitudinales más amplios sobre una misma cimentación. La ausencia de cubiertas de bancada convencionales y la protección integrada de las guías y los sistemas de accionamiento permiten aumentar las dimensiones de las piezas mecanizables sin modificar el espacio ocupado por la máquina.
La tecnología RST (Reverse Saddle Technology) emplea un carro portaram con morfología de C invertida, tres guías lineales trapezoidales y seis patines de rodillos de alta resistencia. Esta configuración mantiene la rectitud del ram durante el desplazamiento transversal y aumenta la resistencia a la torsión. Según FPT Industrie, la solución permite una estructura más compacta y una columna más baja para un mismo recorrido vertical, con mayor rigidez, capacidad de arranque de material y precisión en toda el área de trabajo, sin necesidad de compensación por software.
El ram está fabricado en fundición nodular EN-GJS-800-2, material que aporta resistencia mecánica y capacidad de amortiguación. El dimensionamiento estructural está orientado a reducir vibraciones, flexiones y deformaciones torsionales durante el mecanizado, manteniendo condiciones de trabajo estables.
La Origin 300/400 ofrece un recorrido longitudinal de 4.000 + n × 2.000 mm, un recorrido transversal de hasta 1.600 mm y un recorrido vertical de hasta 4.500 mm. La velocidad de avance alcanza 30.000 mm/min. Entre sus sectores de aplicación figuran la mecánica general, moldes y matrices, aeroespacial, ferroviario, petróleo y gas, movimiento de tierras, naval, energía y defensa.
