Chambrelan ER28-B28R3
Sistemas de guiado lineal: diseñados para ofrecer máxima resistencia, precisión y durabilidad en aplicaciones industriales de cargas pesadas y uso intensivo

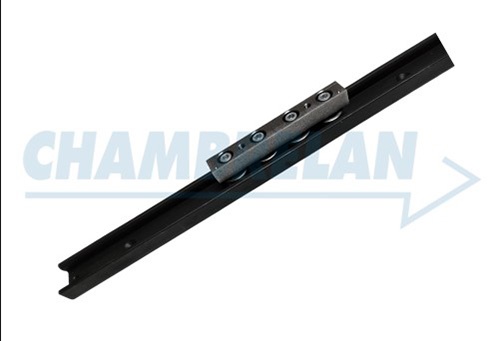

Los raíles lineales ER28 de Chambrelan están diseñados para aplicaciones de cargas pesadas en espacios reducidos, ofreciendo un funcionamiento suave, silencioso y una elevada resistencia al desgaste.
Incorporan patines de rodillos de 3 o 5 rodillos a elegir y un tratamiento superficial de nitruración que endurece las pistas de rodadura, permitiendo un uso intensivo durante millones de ciclos.
Características principales
• Incorporan patines de rodillos de 3 o 5 rodillos.
• La versión estándar no incorpora tope de fin de carrera para permitir la extracción del elemento móvil.
• Incorporan tratamiento superficial de nitruración con acabado negro.
• Ofrecen gran resistencia a cargas pesadas.
• Incorporan perfil muy compacto.
• Incorporan patines B28R con roldanas cementadas.
• Permiten un movimiento suave y silencioso.
• Son adecuados para entornos polvorientos y contaminados.
• Son aptos para aplicaciones con muchos ciclos o velocidades elevadas.
Aplicaciones
• Adecuados para cubiertas y carcasas pequeñas de protección de máquinas.
• Utilizados en puertas de acceso.
• Adecuados para brazos telescópicos.
• Aptos para máquinas especiales con elevado número de ciclos.
Ventajas del sistema ER28
• Diseño compacto.
• Alta resistencia a cargas pesadas.

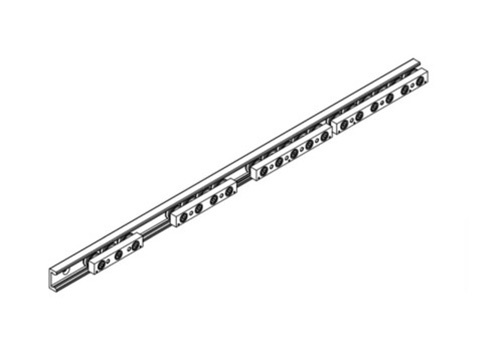

• Posibilidad de elegir entre diferentes longitudes de patines: B28R3, B28R4, B28R5 y B28R6.
• Alta resistencia a la corrosión con prueba de niebla salina de 600 horas.
• Adecuados para uso intensivo y millones de ciclos.
• Funcionamiento suave y silencioso.
• Adecuados para ambientes contaminados y polvorientos.
Fabricación
• Fabricados a partir de perfiles de acero estirado.
• El raíl se suministra de serie sin taladros de amarre.
• Incorporan tratamiento endurecedor con acabado negro y protección anticorrosión.
Opciones disponibles
• Longitudes y recorridos a medida.
• Plano de taladrado personalizado.
• Otros tratamientos superficiales de corrosión y dureza.
• Posibilidad de montaje vertical tipo guillotina.
Características técnicas
• Modelo: ER28 + pátinas B28R.
• Tipo: sistema de raíl lineal con patines de rodillos.
• Material: acero nitrurado.
• Longitud máxima: hasta 2.000 mm.
• Capacidad de carga máxima: hasta 300 kg por patín.
• Temperatura de funcionamiento recomendada: de -20 °C a 100 °C.
